Renovação de antigas centrais eléctricas

Há poucos dias, o projeto de renovação de 37 caixas combinadoras em Jiaxing, a cargo da Fonrich New Energy, foi concluído com sucesso. O plano de renovação desenhado e instalado pela Fonrich e os seus produtos e serviços de alta qualidade foram altamente reconhecidos pelos proprietários.

Levantamento do local na fase inicial do projeto

    Os engenheiros da Fonrich realizaram uma investigação preliminar detalhada e completa do projeto de renovação. O número de caixas combinadoras no telhado deste projeto é pequeno, mas disperso. Se for utilizado o método tradicional de comunicação com fio, podem ocorrer os seguintes problemas: 1. Afeta a estética do edifício; 2. . Devido a factores locais, é necessária uma grande quantidade de 485 linhas para afectar os benefícios económicos do projecto; 3. A distância de comunicação entre o telhado e o telhado deste projeto é curta, e a maioria dos fatores de bloqueio é a diferença de altura entre os telhados, o que pode levar a fiação irregular e afetar a qualidade da comunicação.

    Com base nos fatores acima, o engenheiro recomendou a solução de comunicação sem fio ao cliente. O projeto de reconstrução de 37 caixas combinadoras desta vez está distribuído em três áreas. Selecionamos uma área (15 unidades) para uma introdução detalhada, para que todos possam compreender o processo detalhado e detalhes relacionados à reconstrução da antiga central elétrica.

Detalhes específicos da renovação

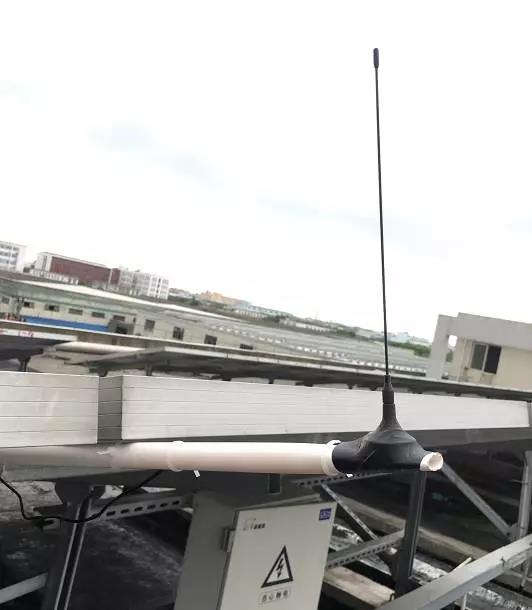

Para o caso de aplicação de engenharia de comunicação sem fio, na seleção do suporte da antena, o engenheiro considerou exaustivamente vários aspectos, como resistência à corrosão, resistência a altas temperaturas e facilidade de uso, e selecionou tubo de PVC (diâmetro 2,0 cm, comprimento 75 cm) como suporte da antena, conforme mostrado na figura abaixo.

Suporte de antena

Existem dois métodos de instalação:

1. É instalado entre os dois painéis, com distância de imersão de 60cm e distância de extensão de 15cm (foi analisado pelo software PVsyst e o impacto no sistema pode ser ignorado).

2. Coloque-o na barra de ferro de proteção contra raios no telhado (como há mais de uma dúzia de barras de ferro de proteção contra raios no telhado, apenas uma está ocupada, então o impacto pode ser ignorado).

Em relação às considerações de proteção contra raios, com base no número médio anual de dias de tempestade na cidade de Jiaxing é de 40 dias, as tempestades no local são divididas em raios diretos e raios indiretos. As descargas atmosféricas indiretas não são consideradas para isolamento de tubos de PVC. O coeficiente está acima de P90.

Como a solução sem fio foi selecionada, o gateway precisa ser instalado para receber os dados de monitoramento da caixa combinadora. O gateway se comunica com a máquina de gerenciamento de comunicação por meio de comunicação com fio RS485, e a máquina de gerenciamento de comunicação fica na sala do inversor, portanto, o gateway é colocado no telhado da sala do inversor. A distribuição do site é mostrada na figura abaixo:

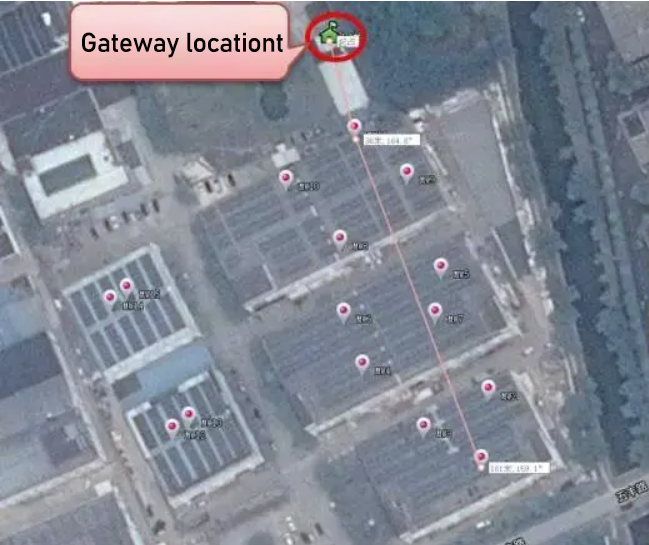

Mapa de satélite de distribuição de caixas combinadoras e gateways

Dentre eles, o monitoramento da caixa combinadora MW1 é o mais distante do gateway, a distância em linha reta é de 161 metros, há 2 coberturas de blindagem e a queda de altura é de cerca de 10 metros. O monitoramento da caixa combinadora MW11 é o mais próximo do gateway, com distância em linha reta de 36 metros sem obstruções evidentes.

A situação da renovação no local é mostrada no seguinte grupo de legendas:

Diagrama de comparação da caixa combinadora antes e depois da transformação

Diagrama de posicionamento da antena de comunicação sem fio

Para a colocação do gateway, considerando que o gateway precisa se comunicar com o inversor via 485, e então o inversor envia os dados coletados do gateway para o backend de dados sem fio, o gateway só pode ser colocado na sala onde o inversor está localizado. No telhado, a eletricidade é extraída através do AC 220V na sala do inversor.

Diagrama de posicionamento da antena de gateway

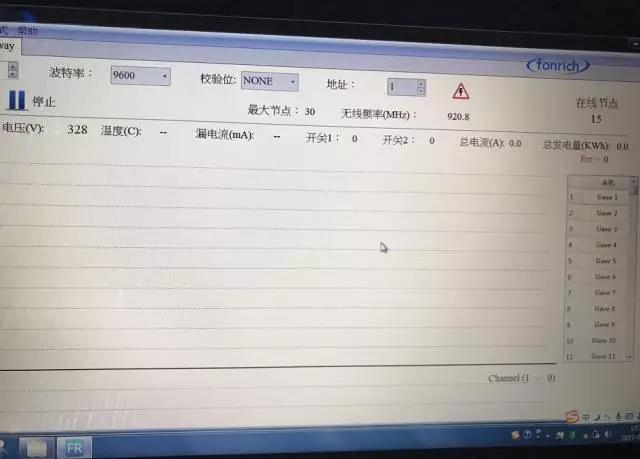

Resultados do teste de comunicação: O teste do computador host, os dados de monitoramento de 15 caixas combinadoras são todos lidos corretamente.

Até agora, o projeto de renovação da caixa combinadora desta central chegou ao fim perfeitamente. A equipe da Fonrich demonstrou suas fortes qualidades profissionais desde a investigação preliminar de campo, até o projeto do esquema e, em seguida, até a instalação subsequente. Eles usam métodos científicos e tecnologia excelente para fazer a antiga central elétrica funcionar. Rumo a um gerenciamento de dados refinado.
