Protetor de Segurança Inteligente (RSD) - Série TH
Com capacidades de desligamento rápido a nível de módulo, nossos dispositivos cumprem os mais recentes requisitos de desligamento rápido da NEC, incluindo os requisitos de desligamento rápido da NEC de 2017, garantindo maior segurança contra incêndios e proteção de manutenção. O tamanho do fio do dispositivo de iniciação de desligamento rápido é otimizado para integração perfeita com vários dispositivos de desligamento rápido solar, tornando-o ideal para instalações residenciais, comerciais e industriais.
Esta arquitetura solar do dispositivo de desligamento rápido garante que a tensão seja reduzida a níveis seguros em segundos durante emergências, alinhando-se com os requisitos de desligamento rápido solar e as normas UL 3741. A comunicação bidirecional do PLC permite o controle a longa distância de até 1600 metros, proporcionando um desempenho rápido e confiável de desligamento mesmo em implantações em grande escala.
Product Advantages
Desligamento Rápido Automático/Manual
Proteção automática ou desligamento manual, para garantir manutenção e segurança contra incêndios
Proteção de Arco de Nível de Módulo
Detecção de falhas de arco: série, arco paralelo. Apague rapidamente o arco, evitando efetivamente o acidente de incêndio
Comunicação PLC 1600m
Suporta distância de comunicação super longa
Suporta monitoramento remoto de dados
Instantâneos incluem tensão, corrente, energia, geração de energia, trabalho IV
Technical Parameter
Model
FR-PVMS-THCx
Number of Module
1:1
Max. Input Operating Voltage
140 V
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
Comparação da Série FR-PVMS-TH
Rapid Shutdown Technical Specifications and Features Overview
O FR-PVMS-THQx é uma excelente escolha para implantações sensíveis aos custos e econômicas de espaço que ainda exigem alta segurança e inteligência. Em comparação com a série THCx, os modelos THQx também oferecem configuração rápida de endereço, proteção contra falhas de arco a nível de módulo de segunda geração e detecção de falhas de contato do plug.
| Nome do parâmetro | FR-PVMS-THCB (em inglês) | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |
|---|---|---|---|---|
| Maximum Input Voltage | 140 voltos | 140 voltos | 140 voltos | 140 voltos |
| Número de módulos | 2 | 2 | 2 | 2 |
| Corrente máxima de entrada/saída | 20 AMP | 20 AMP | 23 AMP | 23 AMP |
| Corrente máxima de curto-circuito | 25 AMP | |||
| Arc Detection Feature | - | Desligamento de falha de arco a nível de módulo | - | Desligamento de falha de arco a nível de módulo |
| Conformidade Segurança | Todos os modelos estão em conformidade com a NEC 2017, 2020 e 2023 (690.12); UL 1741; Normas de segurança UL 3741 | |||
| Tensão máxima do sistema | 1500 Vdc | |||
| Classificação IP | IP68 | |||
| Temperatura de funcionamento | -40 a +85 °C | |||
| Protocolo de Comunicação | Comunicação da linha de energia (PLC), comprimento do laço do cabo Max.Cable 1600 metros | |||
| Características da plataforma de monitoramento | Gestão de ativos a nível de módulo, exibição de dados 2D e 3D, comparação de vários módulos, status em tempo real, gerenciamento de energia, análise inteligente de falhas | |||
Diagrama de Fiação do Dispositivo de Desligamento Rápido
| FR-PVMS-THCB (em inglês) | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |

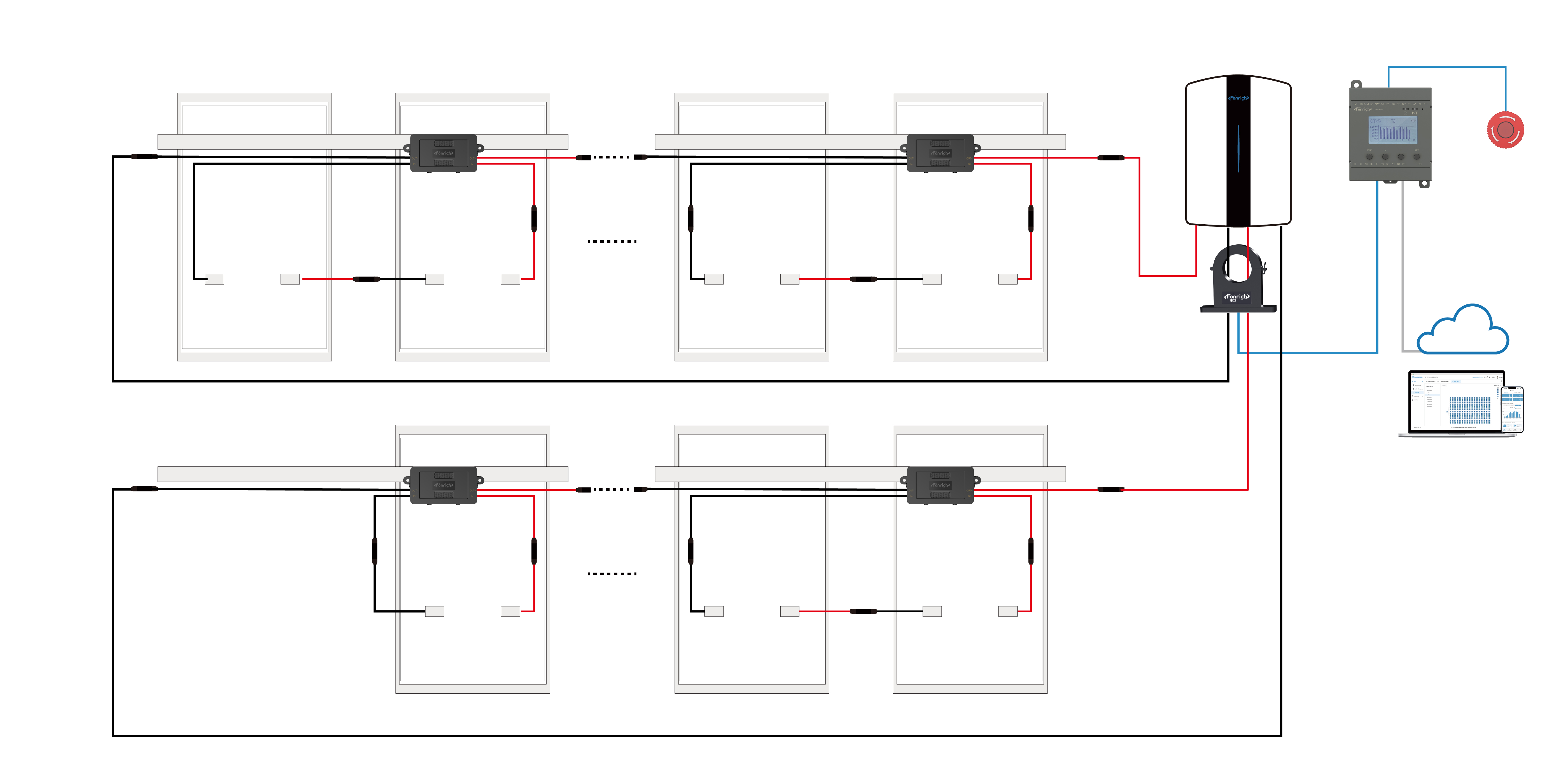

Fonrich RSD + Logger Inteligente
Quando o número de módulos fotovoltaicos é impar, a visão geral do diagrama de cablagem para Fonrich Rapid Shutdown com Smart Logger é a seguinte.

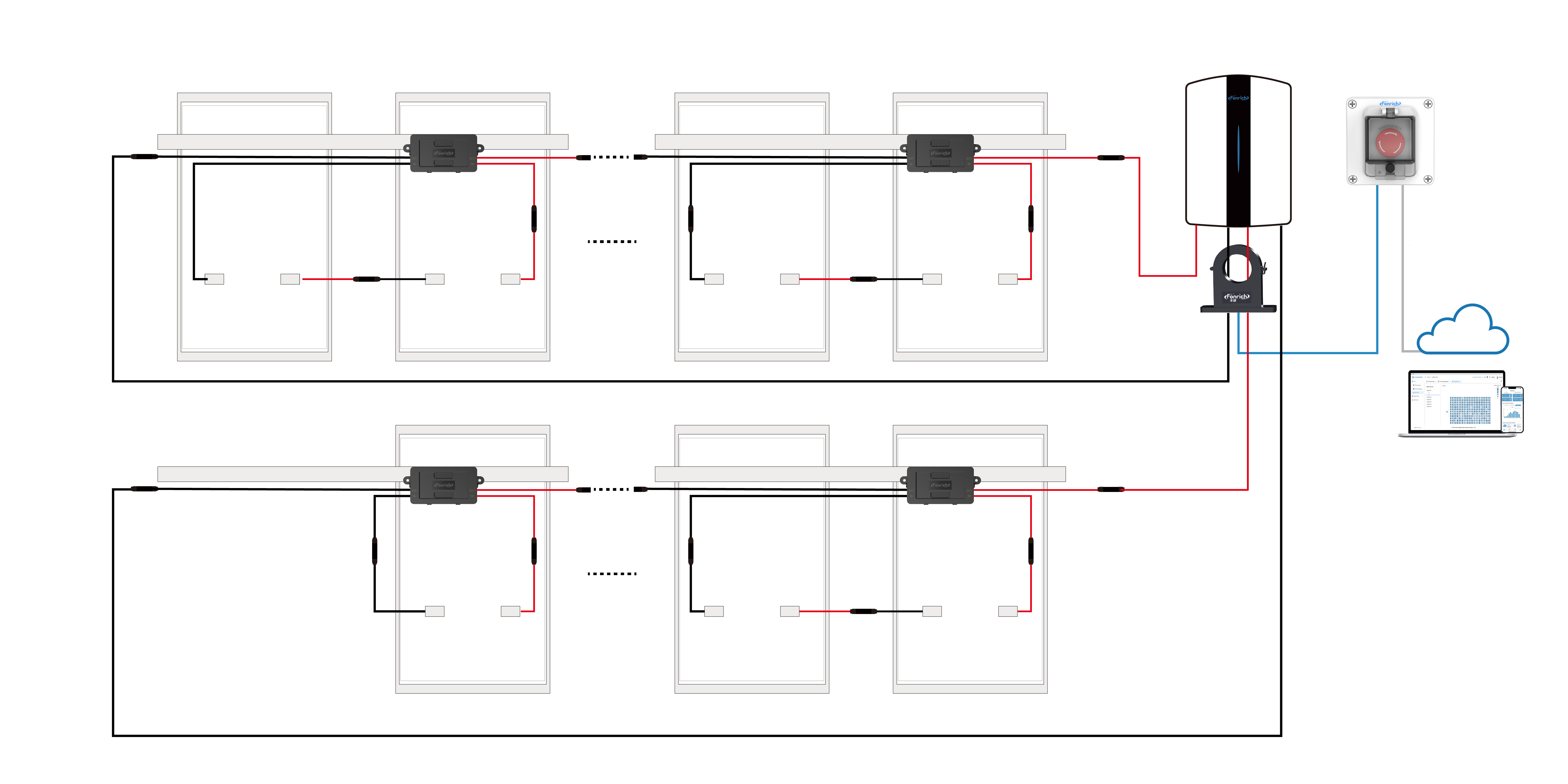

Fonrich RSD + caixa de interruptor de emergência
Quando o número de módulos fotovoltaicos é ímpar, a visão geral do diagrama de fiação para FonrichFonrich Desligamento Rápidocom caixa de interruptor de emergência é como segue.
