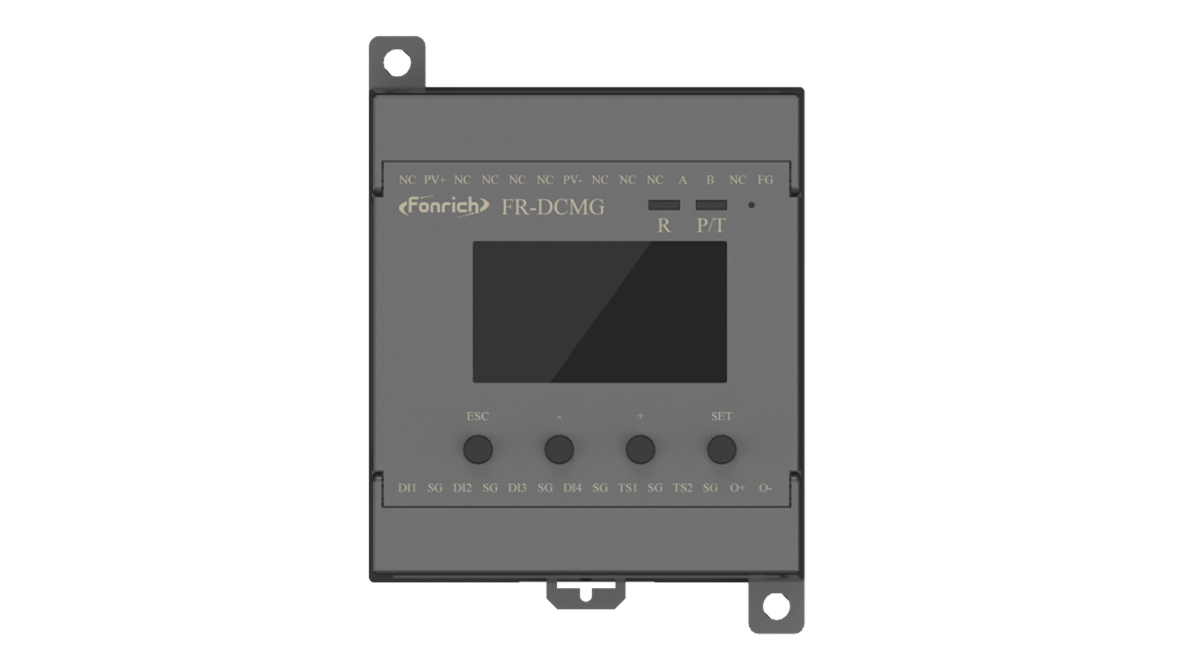

Monitoramento caixa combinador
O sistema de monitoramento da caixa combinadora fornece monitoramento e gerenciamento para cadadispositivo em um sistema de geração de energia solar. Pode monitorar o estado dos protetores de sobretensão einterruptores sem uma fonte de alimentação externa. O sistema suporta RS485comunicação, detecção de falhas de arco DC e funcionalidade de viagem de shunt.
Interface amigável ao usuário
Display LCD em tempo real de corrente, tensão e temperatura para operação intuitiva.
Proteção Avançada de Segurança
Alarmes remotos e detecção opcional de falhas de arco para maior segurança fotovoltaica.
Implantação rápida e conveniente
Certificado CE-EMC; Transmissão de dados RS485/sem fio; conexão direta bus-bar.
Detecção de Arco Certificada
Detecção de arco certificada UL1699B para prevenir incêndios e proteger equipamentos.
Instalação simplificada
Conexão direta barra-barra; nenhuma energia externa DC-DC necessária.
Estabilidade Excepcional
O design de PCB fechado garante alta estabilidade e interferência mínima.
Product Advantages
14 anos de experiência da AFCI
Detecção de arco de nível de cadeia
Suporta comunicação HPLC
Suporta varredura de curva IV
Technical Parameter
Model
FR-DCMG-MMPL
Max. System Voltage
1700Vdc
Trip Function
Shunt Trip Functionality
Power Supply
Busbar (Starting Voltage 450Vdc)
Trip Drive Voltage
24Vdc
Trip Drive Capability
80W * 10mS
Fonrich DC Combinador caixa sistema de monitoramento
O Monitor do Sistema DC suporta sistemas fotovoltaicos 1000V / 1700V, monitoramento em tempo real da corrente de cadeia, tensão do barramento, temperatura da caixa do barramento, estado do interruptor e saída de alarme quando dados anormais são obtidos. O sistema suporta RS485 ou transmissão de dados sem fio industrial para transmissão de dados.
Especificações da unidade principal de monitoramento da caixa do combinador
| Modelo do produto | voltagem PV | Fonte de alimentação String/Array Bus | Método de comunicação | Canais de monitoramento máximos | Monitoramento de contato digital/aberto | Sensor de temperatura |
|---|---|---|---|---|---|---|
| FR-DCMG-MKPD | 1000V | - | do RS485 | 24 | 2 | 1 |
| FR-DCMG-MMPU | 1500 voltos | - | do RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPP | 1500 voltos | do RS485 | do RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPQ | 1700V | - | do RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPS | 1500 voltos | - | do RS485 | 24 | 4 | 2 |
Especificações do sensor de monitoramento da caixa do combinador
| Modelo do produto | Detecção de Arco | Gama atual nominal |
|---|---|---|
| FR-DCMG-HS4A | - | 20A |
| FR-DCMG-AS4A | 20A | - |
| FR-DCMG-HS4P | - | 30A |
| FR-DCMG-HS4Q | - | 40A |
| FR-DCMG-HS4R | - | 60A |
