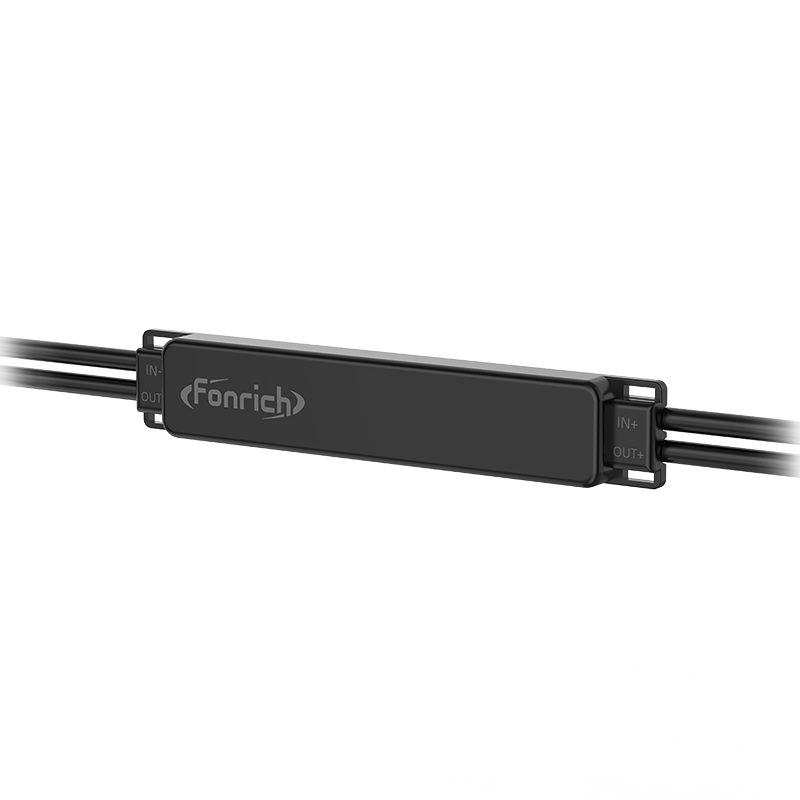

Protetor de Segurança Inteligente (RSD) - Série TF
Protetor de segurança FonrichRSDé um dispositivo de desligamento rápido de última geração projetado para energia fotovoltaica solarsistemas, garantindo a conformidade com os requisitos de desligamento rápido da NEC ao entregar o módulonível de segurança e inteligência. Como um dispositivo de iniciação de desligamento rápido líder, ele fornece ambosproteção automática e capacidades de desligamento rápido manual, tornando-o um componente essencial dequalquer sistema de desligamento rápido fotovoltaico.
O tamanho do fio do dispositivo de iniciação de desligamento rápido é otimizado para integração perfeita com vários dispositivos de desligamento rápido solar, tornando a Fonrich uma escolha confiável para desligamento rápido em escala residencial, comercial e utilitária para sistemas solares. A série FR-PVMS-TF é projetada para conectividade 1-a-1, o que significa que cada dispositivo de desligamento rápido Fonrich RSD se conecta a um único módulo fotovoltaico.
Product Advantages
Desligamento Rápido Automático/Manual
Desligamento automático ou manual, para garantir manutenção e segurança contra incêndios
Proteção de Arco de Nível de Módulo
Detecção de falhas de arco: série, arco paralelo. Apague rapidamente o arco, evitando efetivamente o acidente de incêndio
Comunicação PLC 1600m
Suporta distância de comunicação super longa
Suporta monitoramento remoto de dados
Instantâneos incluem tensão, corrente, potência, geração de energia, ponto de trabalho IV, temperatura, etc.
Technical Parameter
Model
FR-PVMS-TFQx
Number of Module
1:1
Max. Input Operating Voltage
60 V
Dimension
165×30×21 mm
Max. Input/Output Current
16 A ~ 20 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
Comparação da Série FR-PVMS-TF
Especificações técnicas e características de desligamento rápido Visão geral
O dispositivo de desligamento rápido da série FR-PVMS-TF é uma excelente escolha para a eficiência em termos de custos, enquanto ainda exige alta segurança e inteligência. A principal distinção entre as séries TF, TT e TH reside na sua arquitetura de conexão de módulos, oferecendo flexibilidade para diferentes cenários de instalação: A série TF é projetada para conectividade 1-a-1, o que significa que cada dispositivo de desligamento rápido RSD se conecta a um único módulo fotovoltaico.
A série TF é totalmente compatível com os padrões de desligamento rápido de painéis solares e suporta desligamento rápido a nível de módulo para maior segurança e transparência operacional.
| Nome do parâmetro | FR-PVMS-TFSB | FR-PVMS-TFCB | FR-PVMS-TFQC | FR-PVMS-TFQH |
|---|---|---|---|---|
| Tensão máxima de entrada | 60 V | 60 V | 60 V | de 80 V |
| Número de módulos | 1 | 1 | 1 | 1 |
| Corrente máxima de entrada/saída | 16 AMP | 16 AMP | 20 AMP | 16 AMP |
| Corrente máxima de curto-circuito | 23 AMP | |||
| Característica de Detecção de Arco | - | - | Desligamento de falha de arco a nível de módulo | Desligamento de falha de arco a nível de módulo |
| Conformidade Segurança | Todos os modelos estão em conformidade com a NEC 2017, 2020 e 2023 (690.12); UL 1741; Normas de segurança UL 3741 | |||
| Tensão máxima do sistema | 1500 Vdc | |||
| Classificação IP | IP68 | |||
| Temperatura de funcionamento | -40 a +85 °C | |||
| Protocolo de Comunicação | Comunicação da linha de energia (PLC), comprimento do laço do cabo Max.Cable 1600 metros | |||
| Características da plataforma de monitoramento | - | Gestão de ativos a nível de módulo, exibição de dados 2D e 3D, comparação de vários módulos, status em tempo real, gerenciamento de energia, análise inteligente de falhas | ||
Diagrama de Fiação do Dispositivo de Desligamento Rápido
| FR-PVMS-TFSB | FR-PVMS-TFCO B | FR-PVMS-TFQC | FR-PVMS-TFQH |

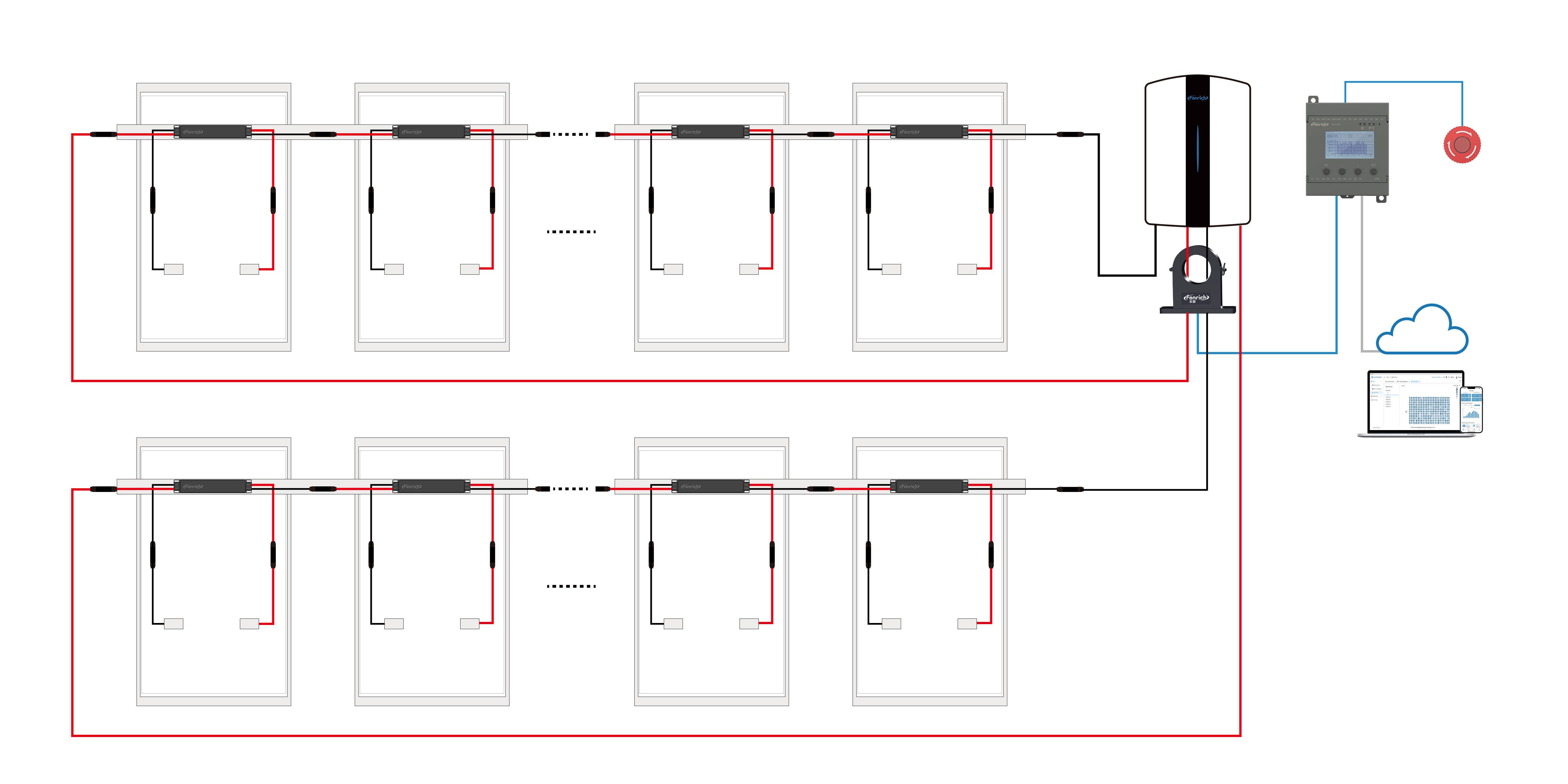

Fonrich RSD + Logger Inteligente
a visão geral do diagrama de cablagem para Fonrich Rapid Shutdown FR-PVMS-TFxx com Smart Logger é a seguinte.
