Protetor de Segurança Inteligente (RSD) - Série TT
A série FR-PVMS-TT da Fonrich Rapid Shutdown oferece uma solução versátil para configurações solares de dois módulos, combinando segurança, inteligência e flexibilidade. Como outros modelos da linha, ele atende às normas NEC 2017-2023 e UL, inclui mecanismos de proteção automáticos e suporta comunicação PLC de longa distância. É totalmente compatível com sistemas de monitoramento para visualização de dados a nível de módulo, detecção de falhas e análise de desempenho.

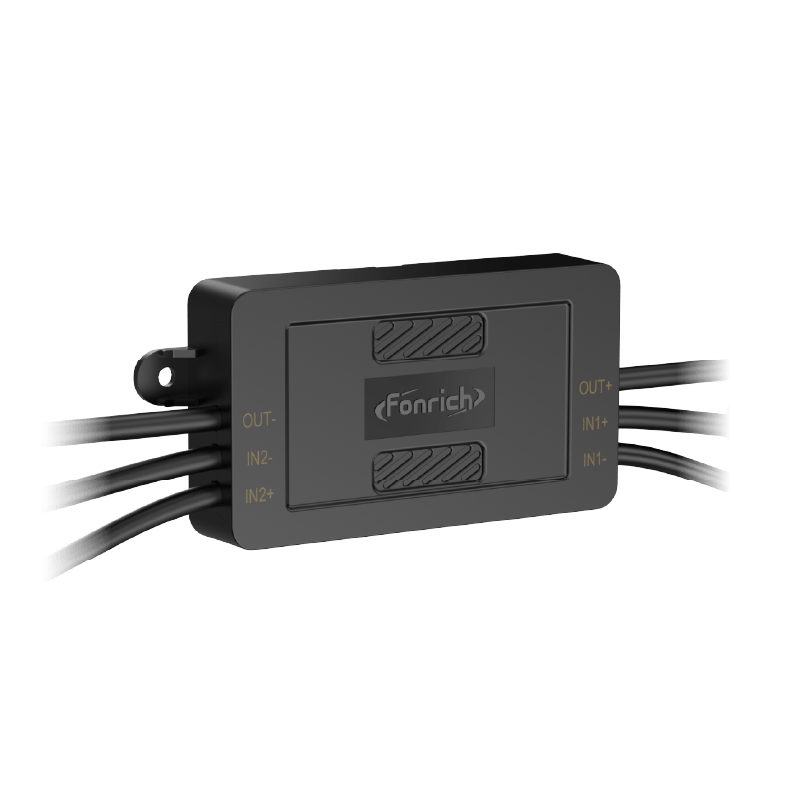

FR-PVMS-TTCx

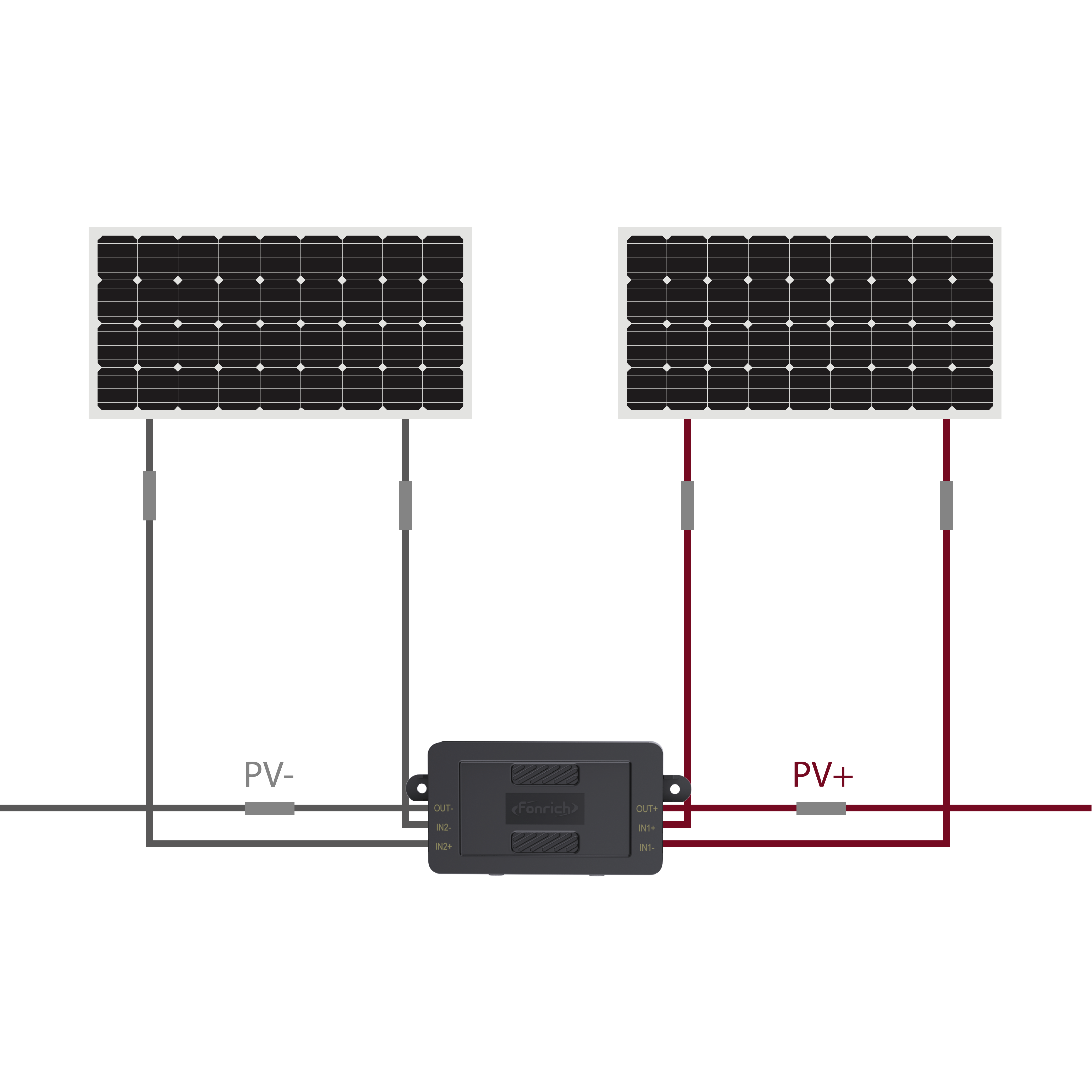

Duas entradas de 70V, faixa de corrente 20-23A. Suporta conexão paralela de dois módulos fotovoltaicos por unidade. Loop de comunicação de até 1600m com acessórios de transceptor PLC.
FR-PVMS-TTQx
O FR-PVMS-TTQx supera o FR-PVMS-TTCx com funcionalidades aprimoradas: configuração rápida de endereço, proteção de arco de nível de módulo de próxima geração e detecção de contato de plug ruim.
Product Advantages
Proteção automática/desligamento rápido manual
Proteção automática ou desligamento manual, para garantir manutenção e segurança contra incêndios
Proteção de Arco de Nível de Módulo
Detecção de falhas de arco: série, arco paralelo. Apague rapidamente o arco, evitando efetivamente o acidente de incêndio
Comunicação PLC 1600m
Suporta distância de comunicação super longa
Suporta monitoramento remoto de dados
Instantâneos incluem tensão, corrente, energia, geração de energia, trabalho IV
Technical Parameter
Model
FR-PVMS-TTCx / TTQx
Number of Module
1:1
Max. Input Operating Voltage
70 V × 2
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
Comparação da Série FR-PVMS-TT
Especificações técnicas e características de desligamento rápido Visão geral
O FR-PVMS-TTQx é uma excelente escolha para implantações sensíveis aos custos e econômicas de espaço que ainda exigem alta segurança e inteligência. Em comparação com a série TTCx, os modelos TTQx também oferecem configuração rápida de endereço, proteção contra falhas de arco a nível de módulo de segunda geração e detecção de falhas de contato do plug.
Nome do parâmetro | FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |
|---|---|---|---|---|
Tensão máxima de entrada | 70 V * 2 | 70 V * 2 | 70 V * 2 | 70 V * 2 |
Número de módulos | 2 | 2 | 2 | 2 |
Corrente máxima de entrada/saída | 20 AMP | 20 AMP | 23 AMP | 23 AMP |
Corrente máxima de curto-circuito | 25 AMP | |||
Característica de Detecção de Arco | - | Desligamento de falha de arco a nível de módulo | - | Desligamento de falha de arco a nível de módulo |
Conformidade Segurança | Todos os modelos estão em conformidade com a NEC 2017, 2020 e 2023 (690.12); UL 1741; Normas de segurança UL 3741 | |||
Tensão máxima do sistema | 1500 Vdc | |||
Classificação IP | IP68 | |||
Temperatura de funcionamento | -40 a +85 °C | |||
Protocolo de Comunicação | Comunicação de linha de energia (PLC), Max. Comprimento do laço do cabo 1600 metros | |||
Características da plataforma de monitoramento | Gestão de ativos a nível de módulo, exibição de dados 2D e 3D, comparação de vários módulos, status em tempo real, gerenciamento de energia, análise inteligente de falhas | |||

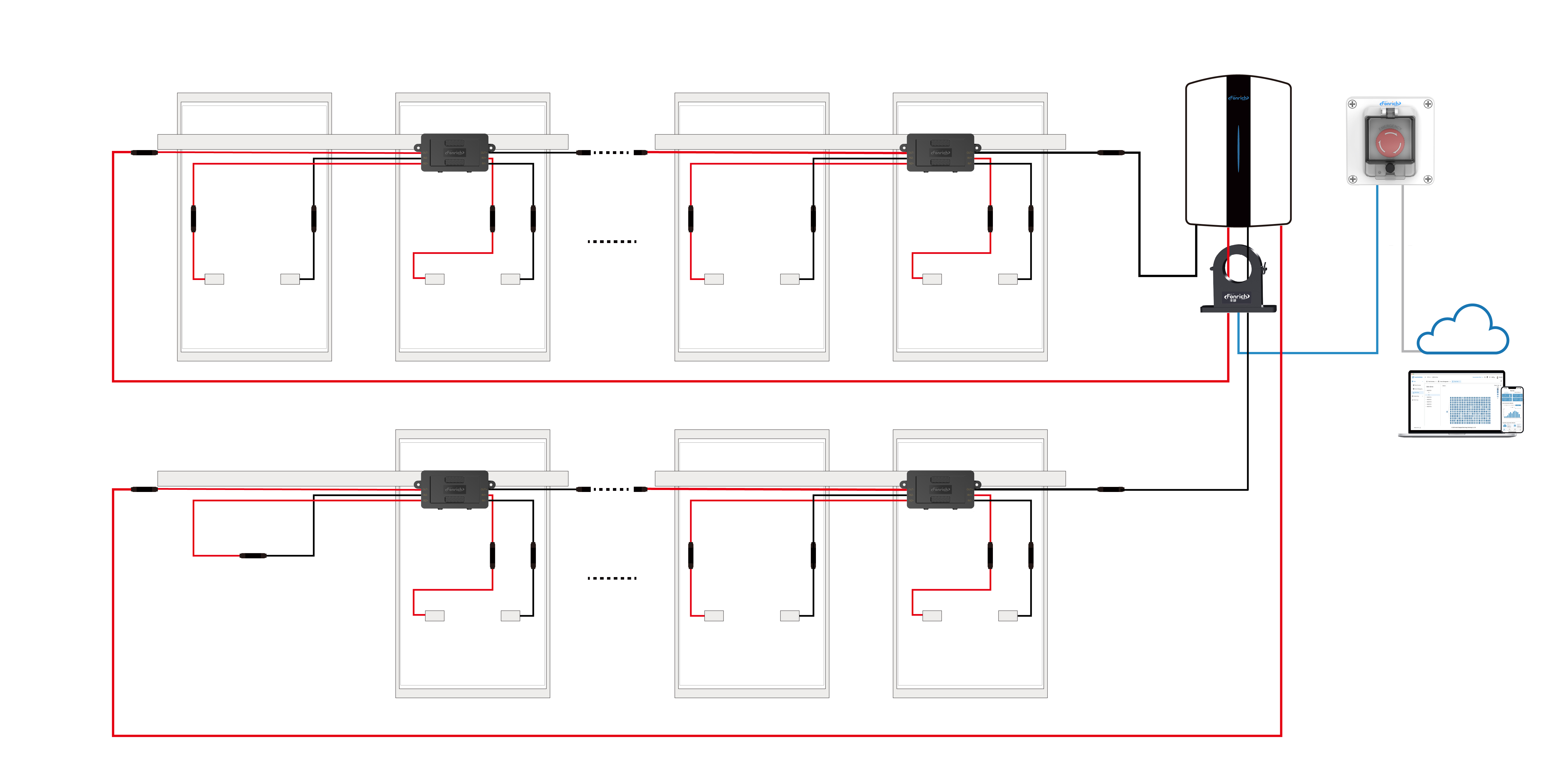

Diagrama de Fiação do Dispositivo de Desligamento Rápido
FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |
Método de Fiação Fonrich RSD para Número Impar/Pare de Módulos
Para um número impar de componentes, use o seguinte método de fiação.
Para um número par de módulos, use o seguinte método de cablagem.
